펌프 성능 시험기 ( HY'D PUMP TEST STAND) |
|
본 시스템은 유압펌프의
각종 성능검사 및 성능시험을 위한 장치로서 자동계측 및 운용을 위한 HYDRAULIC UNIT과 CONTROL PANEL
및 COMPUTER SYSTEM 으로 성능을 결정하는 자동계측 및 각 제품별 성능을 효율적으로 운용하기 위한 설비 입니다.

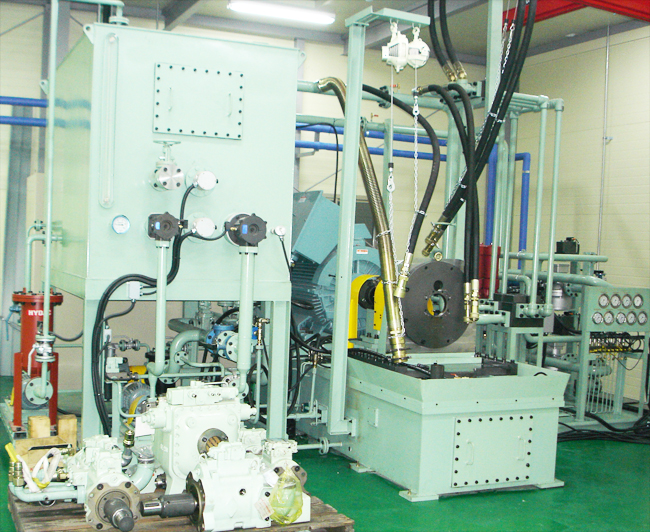

HYDRAULIC UNIT과 CONTROL PANEL 및 DC MOTOR CONTROL PANEL로 구성되어 있으며,
시험 가동할 펌프를 장착하는 PUMP STAND는 각종 밸브가 장착된 VALVE STAND 및 작동유를 냉각하는 COOLING

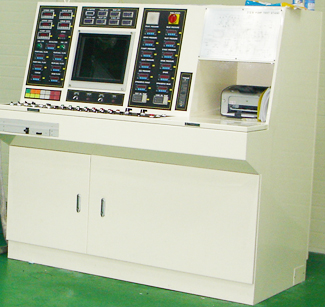

UNIT으로 구성되어 있습니다. 또한 HYDRAULIC UNIT를 제어하기 위한 CONTROL PANEL은 기기를 원활하게
제어하기 위한 제어기기 및 COMPUTER SYSTEM이 장착되어 작업자가 조작이 용이하고 편리한 사용이 가능하여야 합니다.
특히 COMPUTER SYSTEM은 펌프의 각종 성능 및 시험 결과를 설정된 기준치의 적합 여부를 비교하기 편리하도록
구성되어 있으며, 각 제품의 시험 결과치의 성능 분석표를 자료화하여 향후 조회 및 출력관리가 될 수 있도록 제작되어 있습니다.
|
 |
 |
| |

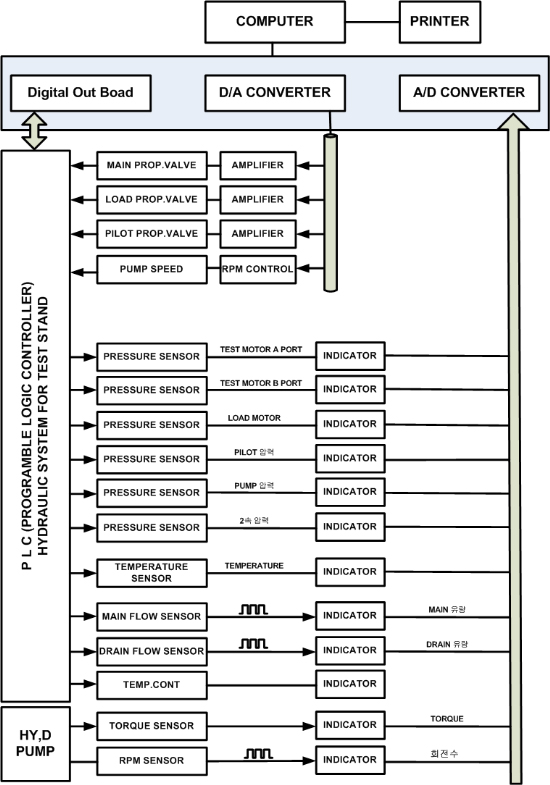

| 시스템 구성 |
 |
| |
|
|
|
 |
|
