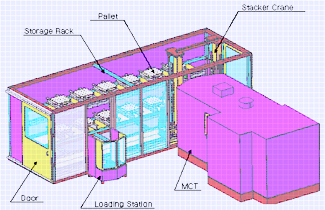

공정자동화 시스템 (PROCESS AUTOMATION SYSTEM) |
|
|
|
STORAGE
RACK |
| HMC ( 파렛 크기 500x500 mm )전용 파렛 위에
준비 된 가공 소재를 파렛 단위로 일시 보관하거나, 가공된 완성품을 일시 보관하며, 연계된 공정에서 필요시 언제든지 입/출고가
가능한 파렛 적재용 구조물로서 하부FRAME 과 STORAGE RACK 그리고 상하 GUIDE RAIL로서 구성되어 있다. |
| LOADING
STATION |
| 작업자에 의하여 HMC 전용 파렛에 가공 소재를 준비한 후
내부로 입고 또는 가공 완료된 완성품을 출고하기 위하여 파렛으로 부터 탈거하기 위한 작업 장소로서 TURN TABLE과
안전 보호막으로 구성 되어 있다. |
|
STACKER CRANE |

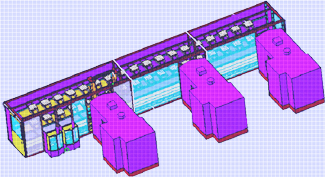

가공라인의 규모에 따라 본 기본 Module을 최대 3개 라인까지 직렬로 확장을
할 수 있게 확장성을 고려하였다. |
| LOADING STATION, STORAGE RACK 그리고 HMC 간에 전용
파렛 단위의 가공물을 자동으로 운반하는 이송 장비로서 3축이 SERVO로서 자동제어 된다. |
| CONTROL
SYSTEM |
| LPS운영을 위한 COMPUTER를 주축으로
PLC 및 SERVO SYSTEM으로 구성되어 장비의 구동과 MCT와의 연계로 가공공정 관리 그리고 MMI를 할 수 있게
구성된다. |
| |
|
|
|
